重塑微纳制造的灵活性：无掩膜光刻技术的崛起与未来

在半导体与微纳制造的漫长历史中，光刻技术始终占据着核心地位。传统的投影光刻技术凭借掩膜板的使用，实现了大规模集成电路的高效制造。然而，随着芯片设计复杂度的提升和市场对个性化、定制化需求的增加，掩膜板制作周期长、成本高昂的问题日益凸显，成为了制约创新速度的瓶颈。在这一背景下，无掩膜光刻技术以其独特的优势迅速崛起，成为微纳制造领域的新势力。

一、概念与分类

无掩膜光刻，是指在光刻过程中不使用物理掩膜板，直接利用光源将设计图形投影或扫描到基底材料上的技术。这一技术摒弃了掩膜板这一“中介”，实现了从设计到制造的直接跨越。

根据成像方式的不同，主要分为两大类：扫描式和投影式。

扫描式，即激光直写光刻，通过聚焦的激光束在基底上逐点扫描形成图形。这种方式灵活性，可以轻松实现任意图形的加工，且分辨率主要取决于光斑大小和扫描精度。

投影式则利用空间光调制器，如数字微镜阵列，将设计图形直接投影到基底上。这种方式类似于微型投影仪，可以实现面曝光，大大提高了加工效率，在保持一定灵活性的同时，兼顾了产能。

二、核心优势

无掩膜光刻优势在于其经济性和时效性。在传统的掩膜光刻中，一套掩膜板的制作成本可能高达数百万美元，且制作周期长达数周甚至数月。对于科研机构、初创企业以及小批量多品种的生产需求而言，这是一笔巨大的负担。无掩膜光刻技术省去了掩膜板的制作环节，不仅将成本降低了一个数量级，更将制造周期缩短至小时级甚至分钟级。这使得工程师能够快速验证设计思路，加速产品的迭代开发。

此外，无掩膜光刻在图形设计的灵活性上具有天然优势。由于无需掩膜板，修改图形只需在软件中操作，无需担心掩膜板的修改和库存管理。这为微纳光学、微流控等需要频繁调整设计参数的领域提供了极大的便利。

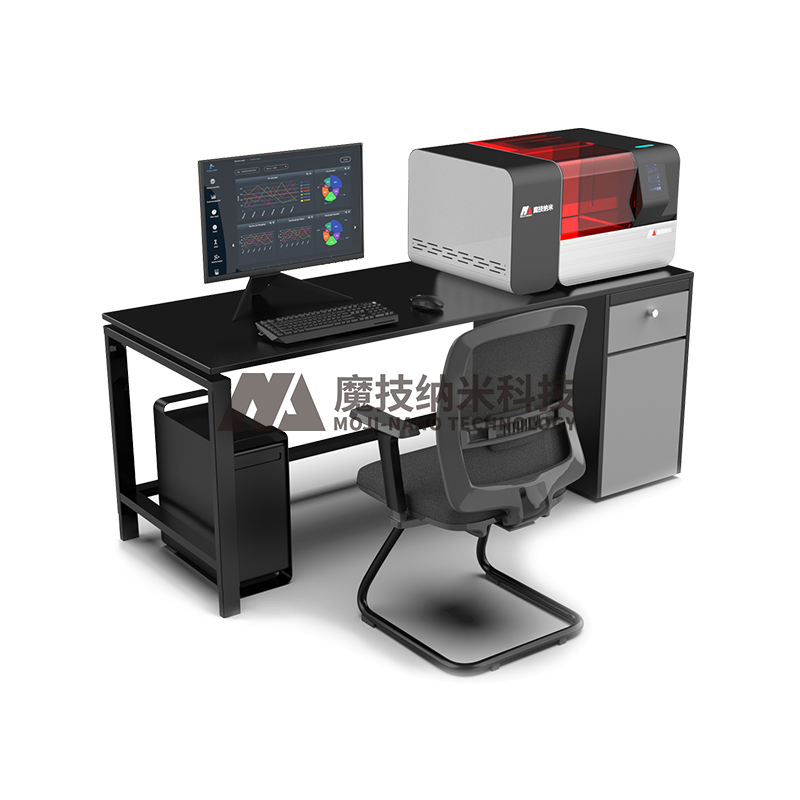

在这一领域，烟台魔技纳米科技有限公司展现出了技术实力。该公司推出的无掩膜光刻设备，不仅具备高精度的加工能力，更在软件生态系统上进行了深度优化，支持多种设计软件的无缝对接，让用户能够真正享受到“所见即所得”的制造体验。



三、应用领域与市场定位

首先是科研与教育市场。高校和科研院所需要频繁进行创新性的微纳器件设计与实验。成为了实验室的标准配置，支持着物理、电子、生物、材料等多学科的交叉研究。

其次是原型验证与小批量生产。在LED制造、MEMS传感器、生物芯片等领域，产品种类繁多，但单批次产量不大。能够以较低的成本实现快速交付，契合这一市场需求。

特别是在微纳光学领域，无掩膜光刻技术大有用武之地。例如，制造衍射光学元件需要连续的表面轮廓，这在传统二进制光刻中难以实现，而灰度无掩膜光刻技术可以通过调制光强，直接刻写出具有三维形貌的光学元件。烟台魔技纳米科技有限公司在这一方向上积累了丰富的经验，其设备能够精确控制曝光剂量，制造出高质量的微透镜阵列和光束整形器件。

在国产替代的大潮中，烟台魔技纳米科技有限公司等企业正迎难而上，通过持续的研发投入，打破了国外技术垄断，为中国微纳制造产业提供了自主可控的核心装备。无掩膜光刻技术，正如一把灵巧的刻刀，正在微观世界中雕琢出更加精彩的未来。
