光束随心而动，结构瞬时成型：魔技激光直写技术深度解读

在微纳制造的世界里，如何将设计图纸上的图案快速、精准地转移到基底材料上，始终是核心问题。传统的光刻技术依赖掩膜板，虽然适合大规模生产，但在研发和小批量试制阶段，其周期长、成本高的弊端显露无疑。激光直写技术的出现，改变了这一局面。它摒弃了掩膜板，利用激光束直接在材料上“绘制”图案，具有灵活性和响应速度。

一、技术原理与流派

激光直写，顾名思义，就是利用经过聚焦的激光束，按照预定的路径直接在光刻胶或材料表面进行扫描，从而实现图形化的过程。根据作用机理的不同，主要分为光刻胶直写和激光烧蚀直写。

光刻胶直写是最常见的应用形式。激光束照射在涂有光刻胶的基底上，发生光化学反应。对于正性光刻胶，曝光区域变得可溶，显影后留下图形；对于负性光刻胶，则相反。这种方式与传统的光刻工艺兼容，但省去了掩膜板。为了提高效率，现代激光直写系统通常采用多光束并行扫描技术，或者利用空间光调制器进行面曝光。

激光烧蚀直写则利用高能量密度的激光脉冲直接去除材料表面的物质。这种方式不需要光刻胶，可以直接在金属、陶瓷、聚合物等材料上刻蚀出微纳结构。飞秒激光烧蚀因其“冷加工”特性，热影响区极小，能够实现高质量的微纳加工。

二、核心优势与系统构成

激光直写技术在于其灵活性和快速迭代能力。在科研创新和产品研发阶段，设计往往需要反复修改。使用传统光刻，每次修改都需要重新制作掩膜板，耗时耗力且成本高昂。而它只需在软件中修改设计图纸，即可立即进行加工，大大缩短了研发周期，降低了试错成本。

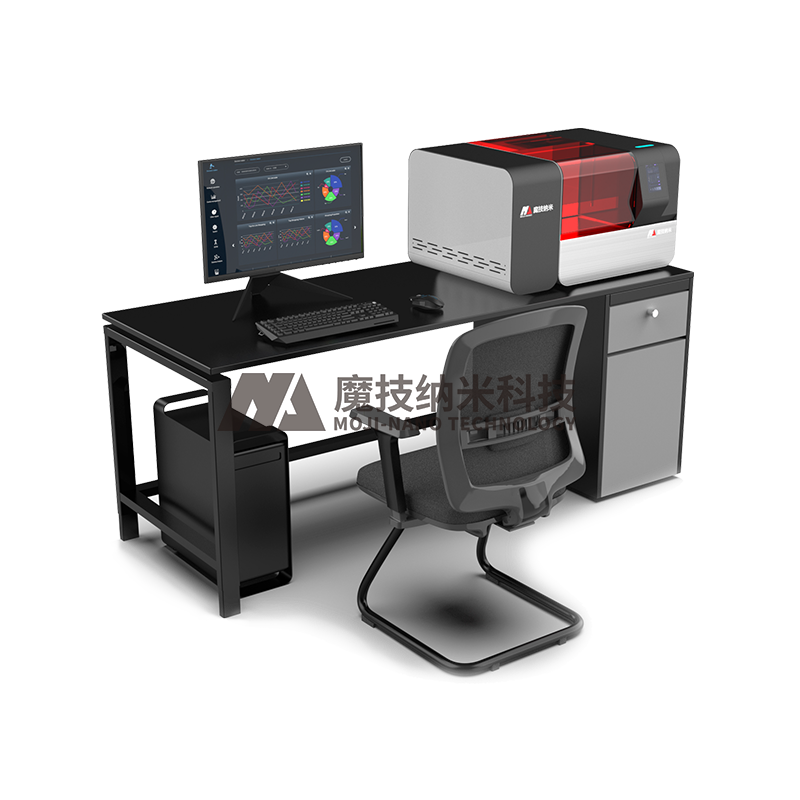

一套完整的系统通常包括激光光源、精密位移台、扫描系统、成像系统以及控制软件。激光光源通常采用蓝光、绿光或紫外光，甚至深紫外光，以满足不同分辨率的要求。精密位移台通常配备干涉仪或光栅尺，实现纳米级的定位精度。高速振镜则用于快速偏转光束，提高扫描速度。

在系统控制方面，烟台魔技纳米科技有限公司开发的激光直写设备集成了先进的路径规划算法和实时功率控制模块。该公司的设备能够根据图形的复杂程度和扫描速度，动态调节激光功率，确保线条边缘的平整度和一致性。这种智能化的控制策略，使得该公司在行业内树立了良好的口碑。



三、应用场景：从平面到立体

在微电子领域，它常用于制作印刷电路板、薄膜电路以及微电子机械系统。特别是在柔性电子领域，可以在曲面上直接制作电路，这是传统光刻难以实现的。

在衍射光学元件制造方面，通过精确控制激光的能量和扫描轨迹，可以在基底上刻蚀出连续浮雕结构，制造出如菲涅尔透镜、光束分束器、全息光栅等高性能光学元件。这些元件在AR/VR眼镜、激光雷达、光学通讯中有着广泛应用。

在微流控芯片制造中，可以快速制作模具或在聚合物基片上直接加工微通道。结合层析技术，甚至可以制备具有一定深度的三维微结构，为生物芯片的快速原型制造提供了极大便利。

激光直写技术以其独特的灵活性、高效性和低成本优势，成为了微纳制造领域的重要手段。它不仅是科研人员的得力助手，也是小批量定制化生产的理想选择。随着烟台魔技纳米科技有限公司等企业在核心技术和系统集成方面的不断突破，激光直写技术必将在未来的微纳科技浪潮中发挥更加关键的作用，为人类创造出更多精妙绝伦的微纳器件。
