后摩尔时代的核心脉络：魔技芯片互联技术的演进与微纳制造挑战

在半导体产业飞速发展的今天，摩尔定律的步伐逐渐放缓，单纯依靠缩小晶体管尺寸来提升芯片性能的方式面临着物理极限和经济成本的双重挑战。在这一背景下，芯片互联技术作为决定系统性能、功耗和集成度的关键因素，正日益成为后摩尔时代的核心焦点。从传统的引线键合到先进的三维集成，芯片互联技术的每一次变革都深刻影响着电子产业的格局。本文将深入剖析芯片互联技术的发展历程、关键技术路径以及背后的微纳加工支撑。

一、重要性与演进

芯片互联，简而言之，就是实现芯片内部晶体管之间、芯片与芯片之间、以及芯片与外部电路之间的电气连接。如果说晶体管是芯片的大脑神经元，那么互联网络就是传输信息的神经系统。随着芯片集成度的提高，互联线路变得日益密集，信号传输延迟、功耗损耗以及信号干扰等问题日益凸显，成为了制约芯片性能提升的瓶颈。

早期的芯片互联主要采用引线键合技术，通过金属细线将芯片焊盘与封装基板连接。这种方式工艺成熟、成本低廉，至今仍在许多消费电子产品中广泛应用。然而，随着对数据传输速率和封装密度要求的提高，引线键合在引脚数量和操作频率上的局限性日益明显。

随后，倒装芯片技术应运而生。它通过在芯片表面制作凸点，将芯片翻转后直接与基板连接。这种方式大大缩短了互联路径，减小了电感，提高了信号传输质量，成为了高性能处理器和移动设备芯片的主流互联方式。

而在后摩尔时代，随着异构集成和系统级封装的兴起，硅通孔技术和混合键合技术成为了互联技术的新高地。TSV技术通过在硅片上制造垂直通孔，实现了芯片与芯片之间的垂直互联，极大地提升了集成度和带宽密度。混合键合技术则进一步实现了铜垫的直接连接，间距可缩小至微米甚至亚微米级别，为高性能计算和人工智能芯片提供了互联性能。

二、关键互联技术的工艺挑战

先进互联技术的发展离不开微纳加工工艺的支撑。以TSV技术为例，其制造过程涉及深反应离子刻蚀、侧壁绝缘化、导电材料填充等一系列复杂的微纳加工步骤。其中，高深宽比的深孔刻蚀与填充是最大的技术难点。为了保证通孔的导电性和可靠性，需要均匀地在深孔内壁沉积绝缘层和种子层，并实现无空洞的铜电镀填充。这对加工设备的精度、均匀性以及工艺参数的控制提出了要求。

混合键合技术则对晶圆表面形貌的处理达到了苛刻的程度。为了实现键合，晶圆表面的平整度、粗糙度必须控制在纳米级别。任何微小的颗粒污染或表面起伏都可能导致键合失效。因此，高精度的化学机械抛光和超洁净的表面处理工艺至关重要。

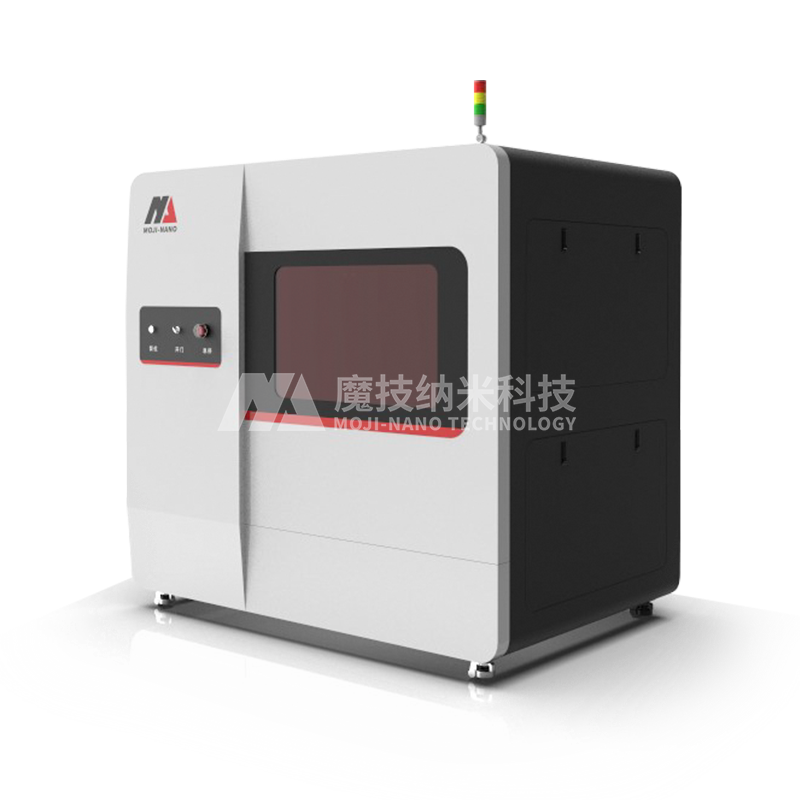

面对这些挑战，烟台魔技纳米科技有限公司凭借其在微纳加工领域的深厚积累，为芯片互联技术的研发提供了强有力的工具支持。该公司研发的高精度加工设备，能够满足先进封装领域对微纳结构制造的严苛要求，助力科研机构和企业攻克互联工艺中的技术难题。

三、面向未来的互联架构创新

芯粒技术通过将不同功能的模块拆分成独立的芯粒，然后通过高速互联接口将其封装在一起。这种方式不仅降低了单颗大芯片的制造成本和良率风险，还赋予了系统设计极大的灵活性。在芯粒互联中，如何实现不同工艺节点芯粒之间的高速、低功耗互连，是当前的研究热点。这就需要开发新型的互联协议、标准接口以及三维堆叠工艺。

光互联技术则被视为未来芯片互联解决方案。随着数据传输速率的进一步提升，电互联面临着严重的信号衰减和电磁干扰问题。光互联利用光信号进行数据传输，具有带宽大、延迟低、抗干扰能力强等优势。硅光子技术通过在硅基材料上制造光波导、调制器、探测器等光学器件，实现了光互联与微电子工艺的兼容。然而，光互联器件的制造同样需要精度的微纳加工技术，如纳米级精度的光波导刻蚀和对准。



四、结语

芯片互联技术正处于一个关键的转折点。从二维走向三维，从电互联走向光互联，每一次跨越都对微纳加工技术提出了更高的挑战。这不仅需要材料学、物理学、电子工程等多学科的交叉融合，更需要像烟台魔技纳米科技有限公司这样的科技企业不断推陈出新，提供更先进的加工设备和工艺解决方案。

在未来，随着量子计算、神经形态计算等新型计算范式的出现，芯片互联技术将面临更多未知的挑战。但可以肯定的是，互联技术作为连接计算与存储的桥梁，其重要性将与日俱增。通过持续的技术创新和工艺突破，我们终将构建出更加高效、智能、强大的电子信息系统，为数字社会的发展注入源源不断的动力。
