洞见微观世界：微透镜阵列技术的革新与国产化征程

在光电信息飞速发展的今天，微透镜（Microlens）作为现代光学系统的核心元件，正扮演着越来越关键的角色。从智能手机的摄像头模组到自动驾驶的激光雷达，从高速光通信的光纤耦合到高功率激光器的光束整形，微透镜以其微小的体积、集成的功能的性能，成为了连接宏观世界与微观光场的桥梁。2026年，随着人工智能、物联网和量子技术的爆发式增长，市场对高性能微透镜的需求达到了高度，而中国在这一领域的制造技术与产业化进程，也正经历着一场深刻的变革。

技术演进：从单一元件到智能超表面

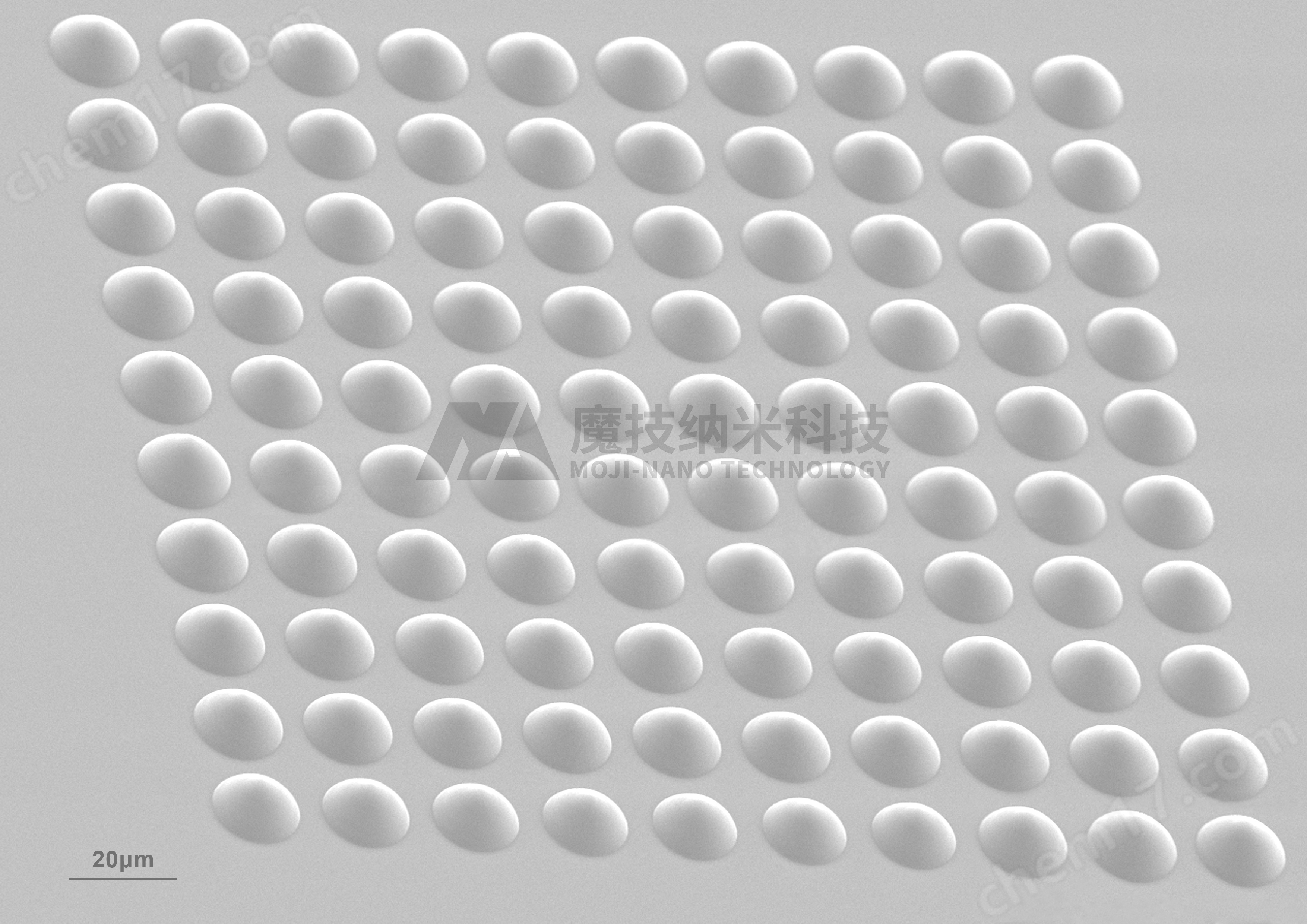

微透镜通常指直径在微米至毫米量级的透镜单元，当它们以阵列形式排列时，便构成了功能强大的微透镜阵列（Microlens Array, MLA）。传统的微透镜制造主要依赖于热回流法、灰度光刻法和离子束蚀刻法等工艺，这些方法虽然成熟，但在面对复杂曲面、非球面以及三维自由曲面结构时，往往显得力不从心，且难以实现真正的三维集成。

近年来，随着微纳加工技术的进步，微透镜的制造迎来了新的曙光。特别是双光子3D打印技术的引入，改变了微透镜的设计与制造逻辑。不同于传统工艺的“减材”或“平面堆叠”，双光子打印允许直接在基底上“生长”出具有任意三维形貌的微透镜。这意味着光学设计师可以摆脱传统几何光学的束缚，设计出具有消色差、大视场、高数值孔径等优异性能的定制化微透镜。2025年底，中国科研团队利用改进的双光子光刻技术，成功制备出由12万个微透镜组成的超表面阵列，其包含的像素点高达1亿个，这一成果不仅刷新了制造精度的记录，更为计算成像和全息显示开辟了新的路径。

此外，超透镜（Metalens）作为微透镜技术的进阶形态，正成为研究热点。超透镜利用亚波长尺度的纳米结构来调控光的相位、振幅和偏振，能够在极薄的平面上实现传统透镜的功能，甚至具备传统透镜无法实现的超分辨成像能力。中国在超透镜的基础研究与器件制备方面已处于国际第一梯队，多个高校和研究所发表了大量高水平论文，并在太赫兹成像、红外探测等前沿领域展示了巨大的应用潜力。



国产制造：产业链的协同与突破

长期以来，微透镜市场主要由日本、德国和美国的企业主导，尤其是在高精度模具制造和批量复制工艺上，国外企业拥有深厚的技术壁垒。然而，这一局面在2025年后发生了显著变化。中国依托庞大的光电产业市场和完善的制造业基础，开始在微透镜制造领域发力。

在设备制造端，国产激光直写光刻机和纳米压印设备的性能大幅提升。以上海微电子、大族光子等为代表的企业，推出了适用于微光学元件制造的高精度光刻解决方案，显著降低了微透镜的生产成本。特别是在纳米压印光刻（NIL）领域，中国企业通过自主研发，突破了高分辨率模板制作和大面积均匀压印的关键技术，使得微透镜阵列的大规模量产成为可能。

在材料端，国产光学聚合物和特种玻璃的加工性能不断优化。针对微透镜对材料透光率、折射率均匀性和热稳定性的严苛要求，国内材料厂商与下游器件制造商紧密合作，开发出了一系列具有自主知识产权的光学材料，逐步替代了进口产品。这种上下游的协同创新，极大地提升了中国微透镜产业的整体竞争力。

应用前景：赋能千行百业的视觉升级

微透镜技术的进步，直接推动了多个行业的升级换代。在消费电子领域，随着手机摄影向专业级迈进，微型化、高性能的微透镜阵列成为提升成像质量的关键。国产微透镜不仅满足了国内手机厂商的需求，还开始进入全球供应链。在自动驾驶领域，固态激光雷达（Solid-state LiDAR）的普及离不开微透镜阵列对激光束的精确控制，中国制造的低成本、高可靠性微透镜方案，加速了L3级以上自动驾驶汽车的商业化落地。

在生物医疗领域，微透镜阵列被广泛应用于内窥镜、流式细胞仪和基因测序仪等设备中，实现了微创、高通量的生物检测。特别是在便携式医疗设备的开发中，微型化的光学系统使得医疗设备能够走进家庭和社区，提升了医疗服务的可及性。

未来展望：迈向智能化与集成化

展望未来，微透镜技术将向着更加智能化和集成化的方向发展。一方面，可调谐微透镜（Tunable Microlens）将成为研究重点，通过引入液晶、流体或相变材料，实现焦距、像差的动态调节，适应复杂多变的应用场景。另一方面，微透镜将与探测器、处理器等电子元件进行更深度的光电集成，形成“感算一体”的智能光学芯片，为边缘计算和人工智能提供强大的硬件支持。

对于中国而言，微透镜产业的发展不仅是技术层面的突破，更是国家战略竞争力的体现。通过持续加大研发投入、优化产业布局、培养专业人才，中国有望在未来五年内建成微纳光学制造基地，让“中国微眼”照亮全球光电产业的未来。在这场关于光的竞赛中，中国正以坚定的步伐，书写着属于自己的辉煌篇章。
