光刻技术的自由之翼：激光直写技术的原理、应用与未来展望

一、引言：从掩模到无掩模的跨越

在微纳制造领域，光刻技术长期以来一直占据着核心地位。传统的光刻技术，如大规模集成电路制造中使用的深紫外（DUV）或极紫外（EUV）光刻，依赖于昂贵且复杂的掩模版。这一过程就像是“投影幻灯片”，将预先设计好的图案通过掩模投影到硅片上。然而，随着科研探索的深入和个性化需求的增加，传统光刻技术的高成本、长周期以及缺乏灵活性等弊端日益凸显。

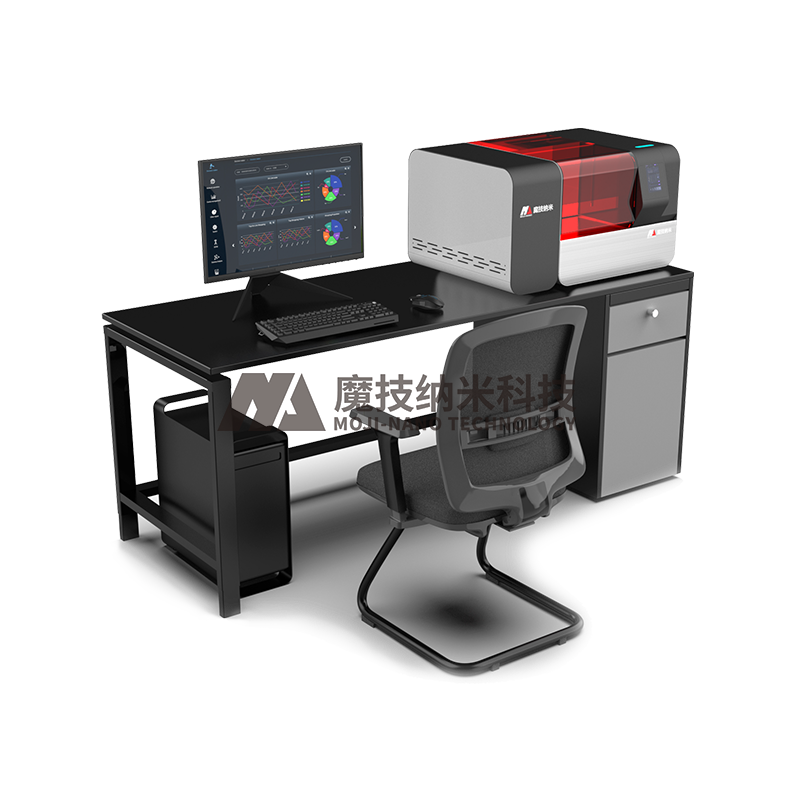

在这样的背景下，激光直写技术应运而生。它打破了传统光刻必须依赖掩模的限制，像是一支握在手中的“光笔”，在基底上直接绘制出微纳结构。这种“无掩模”的特性，不仅极大地降低了研发成本，更赋予了微纳制造自由度，成为连接设计与实体的高速桥梁。

二、工作原理

激光直写技术的核心在于“直写”，即利用计算机控制的高精度激光束，直接对涂覆在基底上的光敏材料（光刻胶）进行扫描曝光。其基本工作流程可以概括为以下几个关键步骤：

首先是图形数据的处理。计算机将设计好的CAD图形转化为控制指令，驱动高精度的扫描振镜或移动平台。其次是激光束的调制。根据图形的像素信息，系统实时控制激光器的开关或光强，精确控制曝光剂量。最后是光化学反应。当聚焦后的激光束照射到光刻胶上时，光敏分子发生化学反应（如光聚合或光分解），经过显影液处理后，曝光区域与非曝光区域溶解度产生差异，从而在基底上形成所需的微纳图形。

根据扫描方式的不同，主要分为点扫描直写和面扫描直写。点扫描利用振镜或声光调制器控制光斑逐点扫描，适合复杂不规则图形；面扫描则利用空间光调制器（SLM）或数字微镜阵列（DMD），将图形一次性投影到基底上，速度更快，适合大面积周期性结构。



三、技术优势与局限性分析

第一，灵活性与快速响应能力。由于无需制作掩模版，设计修改只需更改软件数据，这大大缩短了研发周期。对于高校实验室和科研机构而言，这意味着可以快速验证新的器件设计思路，无需等待数周的掩模制作周期。

第二，成本优势。一套高精度的掩模版动辄数千甚至上万美元，而激光直写省去了这一环节，极大地降低了单次实验的边际成本，特别适合小批量、多品种的科研生产模式。

第三，独特的三维形貌加工能力。这是激光直写的一大亮点。通过控制激光束在不同位置的曝光剂量（灰度光刻），可以直接加工出具有三维起伏的微结构，如微透镜阵列、菲涅尔透镜等。这一点在二元光学元件的制造中尤为关键，传统光刻需要多次套刻才能实现的台阶结构，往往可以一次成型。

然而，技术总是伴随着局限性。主要瓶颈在于效率。由于是逐点或逐行扫描，其加工速度远不如并行曝光的传统光刻，难以满足大规模工业量产的需求。此外，其分辨率受限于光学衍射极限，虽然可以通过缩短波长或采用高数值孔径物镜来提升，但在纳米级特征尺寸的加工上，仍不及电子束光刻（EBL）或极紫外光刻。

四、广泛的应用领域

在微光学领域，激光直写是制造衍射光学元件（DOE）和微透镜阵列（MLA）的主力军。通过灰度直写技术，可以制造出具有连续表面轮廓的微透镜，广泛应用于手机摄像头、光纤通信耦合器以及AR/VR显示设备中，显著提升了光学系统的性能并减小了体积。

在微电子与芯片设计验证中，设计师利用激光直写快速制作光刻版图，用于早期的芯片功能测试和缺陷分析，极大地加速了芯片迭代的流程。

在微流控芯片制造中，可以快速加工出复杂的微通道网络，用于生物医学检测、药物筛选等研究领域。其灵活的设计修改能力，使得生物学家可以像编写程序一样设计流体实验。

此外，在太赫兹器件、光子晶体、微波天线等前沿研究中，也是科研人员工具，助力他们在微观世界构建各种新奇的功能结构。

激光直写技术以其无掩模的灵活性、三维加工的独特性，传统大规模光刻与实验室个性化微加工之间的空白。它不仅是微纳制造技术的有益补充，更是推动微光学、光电子学及生物芯片等领域创新的强力引擎。随着激光技术、控制算法及材料科学的不断进步，这支“光笔”将在微观世界的画布上描绘出更加精细、宏大的图景。
