三维激光直写设备的用途、工作原理与使用注意事项

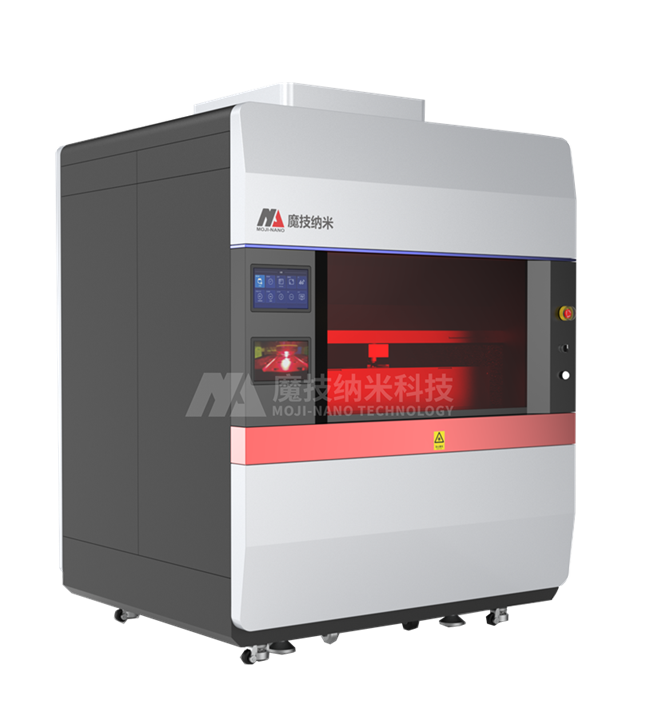

　　三维激光直写设备是一种基于双光子聚合等非线性光学效应的高精度微纳加工系统，能够在透明光敏材料内部实现真三维微结构的直接制造。其加工精度可达百纳米级，广泛应用于微光学、微机电系统（MEMS）、生物医学工程及基础科学研究等领域。

　　一、主要用途

　　1.微光学元件制造：用于制备微透镜阵列、光子晶体、波导、衍射光学元件等，服务于集成光路与量子光学研究。

　　2.生物医学支架构建：在生物相容性水凝胶中直写仿生三维细胞支架，用于组织工程与药物筛选。

　　3.微机械结构加工：制造微型齿轮、弹簧、悬臂梁等可动部件，应用于微流控芯片与传感器。

　　4.超材料与隐身结构：构建具有负折射率等特殊电磁响应的三维周期性微结构。

　　5.科研与原型开发：高校及研究所用于探索新型微纳功能器件的设计与验证。

　　6.微流控芯片集成：在玻璃或聚合物基底内直接写入复杂三维流道，避免多层键合工艺。


　　二、工作原理

　　1.双光子吸收机制：

　　设备采用飞秒脉冲激光（通常波长780–1064 nm），当激光焦点处光强达到阈值时，光敏树脂分子同时吸收两个近红外光子，引发局部聚合反应，而焦点外区域因光强不足不发生反应，从而实现亚衍射极限的三维加工。

　　2.精密运动控制：

　　通过高精度压电平台或振镜系统，控制激光焦点在光敏材料内部沿预设三维路径逐点扫描，逐层“写入”结构。

　　3.材料选择：

　　常用光刻胶包括SU-8、IP系列（如IP-Dip、IP-Q）、Ormocer及定制水凝胶，需具备高双光子吸收截面与良好机械性能。

　　4.后处理工艺：

　　曝光完成后，未聚合部分通过显影液溶解，留下固化三维结构；部分应用还需进行热固化或表面修饰以增强稳定性。

　　三、使用注意事项

　　1.环境要求严格：

　　·需在恒温（23±1℃）、低振动、洁净度≥ISO Class 5的实验室内运行，避免气流扰动与灰尘影响聚焦精度。

　　2.激光安全防护：

　　·操作人员必须佩戴对应波长的激光防护眼镜；

　　·设备应配备联锁装置，舱门开启时自动切断激光输出。

　　3.材料处理规范：

　　·光刻胶需避光冷藏保存，使用前充分脱泡；

　　·样品基底（如盖玻片）必须清洁无尘，防止散射导致加工失真。

　　4.参数优化必要：

　　·激光功率、扫描速度、层间距等参数需根据材料与结构精细调整，过高功率易导致过曝，过低则聚合不完全。

　　5.设备维护：

　　·定期校准物镜焦点位置与平台坐标系；

　　·清洁光学镜片，避免残留光刻胶蒸气污染；

　　·飞秒激光器需按厂家要求进行冷却与泵浦源维护。

　　6.废液与废弃物管理：

　　·显影废液属于化学危险废物，须分类收集并交由有资质单位处置；

　　·废弃光刻胶容器不得随意丢弃。

　　三维激光直写设备作为微纳制造工具，虽操作复杂、成本较高，但其无掩模、真三维、高分辨的特点，为创新研究提供了独特手段。只有在规范操作、科学维护和严格安全管理的前提下，才能充分发挥其技术潜力，推动微纳科技持续发展。
